Llevar el concepto de un proyecto de hogar inteligente hasta la fase de prototipo implica recorrer un camino que va desde la validación en una placa de pruebas (breadboard) hasta la electrónica personalizada, las conexiones internas robustas y el firmware funcional. El éxito radica en identificar los riesgos eléctricos, físicos y inalámbricos lo antes posible para evitar incurrir en costes innecesarios de producción.
Traza un mapa de la arquitectura central
Todo proyecto de hardware conectado comienza con el diseño en papel de los bloques de hardware y su posterior prueba en placas de desarrollo disponibles. Es necesario definir las necesidades funcionales fundamentales:
Gestión de energía
Microcontrolador / sistema en chip (SoC)
Sensores
Actuadores
Protocolos de comunicación inalámbrica
La elección del protocolo inalámbrico es crucial y sienta las bases de todo el montaje. El Wi-Fi ofrece un buen rendimiento, pero consume mucha energía y dificulta los diseños alimentados por baterías. El consumo energético se reduce al mínimo y las comunicaciones locales se mantienen fluidas mediante tecnologías de malla como Thread, Zigbee o Bluetooth Low Energy.
Identificar los riesgos eléctricos y de comunicación en las primeras fases evita costosos errores de diseño antes de pasar a la producción de placas definitivas.

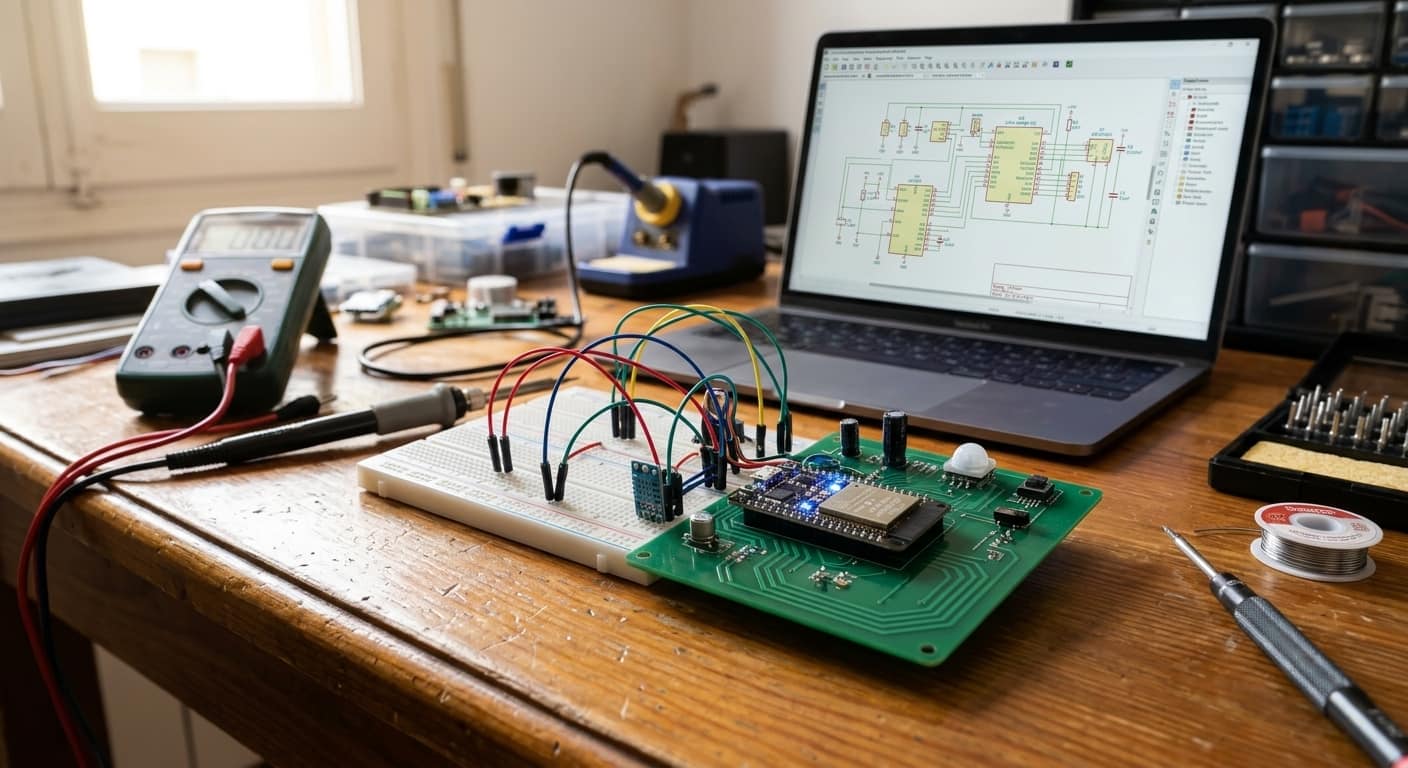

Las placas de desarrollo como un módulo ESP32 o Nordic nRF52 permiten escribir el firmware del prototipo y probar la lógica básica de los sensores sin necesidad de diseñar una pieza de hardware personalizada desde el principio. Para comprobar que el microcontrolador se despierta correctamente ante un estímulo del sensor y que los datos se envían sin pérdida de paquetes, se pueden emplear cables de puenteo sobre la placa de pruebas.
Aunque este montaje inicial pueda parecer poco estético, responde a una cuestión operativa vital: ¿funciona la lógica central? Cuando un sensor se satura o la radio falla al conectar de forma recurrente, es el momento de dedicar horas a depurar el firmware en lugar de semanas a rediseñar placas.
Diseña circuitos impresos personalizados
Una vez superada la fase de pruebas en placa, es necesario ensamblar todos los componentes en una placa de circuito independiente acorde al factor de forma deseado. Esto se traduce en la creación de un esquema eléctrico completo y su trazado en una herramienta de ingeniería como KiCad o Altium Designer.
La selección de componentes puede volverse compleja debido a las diferencias entre las piezas de laboratorio y las de grado de producción. Es indispensable verificar la disponibilidad en la cadena de suministro, los rangos de temperatura operativa y el paso de pines de cada regulador de voltaje y circuito integrado. Colocar condensadores de desacoplamiento cerca de los pines de alimentación y mantener caminos de retorno a masa limpios elimina los reinicios intermitentes habituales en los dispositivos conectados.
Debe prestarse especial atención al diseño de la sección de radiofrecuencia. La impedancia de las pistas debe ser exactamente de 50 ohmios si se utiliza una antena en placa en lugar de un transceptor modular pre-certificado. Una adaptación de antena deficiente se traduce en un alcance inalámbrico reducido y pérdida de paquetes tras alojar la placa en una carcasa de plástico.
Una vez verificado el diseño frente a las reglas de fabricación, se envía a un socio industrial para obtener los prototipos impresos (PCB manufacturing and assembly). Aquí es donde los servicios profesionales de fabricación y ensamblaje de circuitos resultan indispensables para garantizar que los componentes de montaje superficial —como los microcontroladores de pines finos— se posicionen con precisión milimétrica sin puentes de soldadura ni juntas frías.
Mantén conexiones físicas y cableados estables
Los gadgets para el hogar inteligente rara vez son dispositivos autónomos formados por una única placa plana. Los chasis compactos a menudo exigen aislar la fuente de alimentación, los interruptores físicos, las antenas, los indicadores de estado o tarjetas de sensores secundarias respecto a la placa lógica principal.
Los dolores de cabeza persistentes durante las pruebas suelen deberse a pines crimpados a mano o cables sueltos. Los terminales soldados manualmente tienden a romperse, soltarse durante el transporte o generar ruido eléctrico que puede confundirse con errores de software. Un fallo intermitente en un sensor suele deberse a un cable interno roto y no a un error de programación.

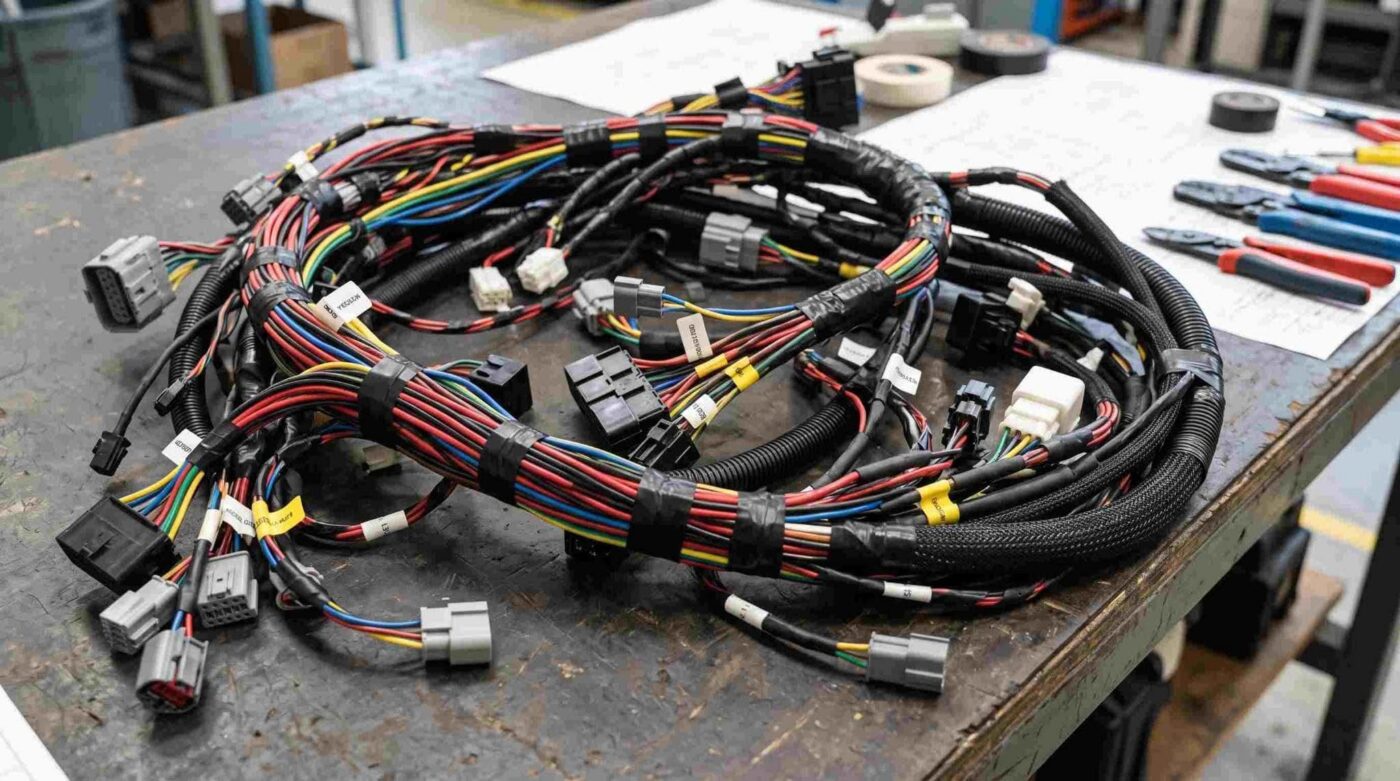

Un mazo de cables diseñado a medida (wire harness manufacturing) proporciona un enrutamiento limpio, el calibre adecuado y conectores con muescas para evitar daños por inversión de polaridad en dispositivos con electrónica distribuida. Asimismo, se preserva una impedancia estable para las señales de datos de alta velocidad que viajan entre los distintos submódulos internos.
Construye y evalúa la carcasa
Una carcasa cumple una función que va mucho más allá de rematar la estética del dispositivo: determina la disipación térmica, la protección ante caídas, el rendimiento de la antena y la interacción del usuario con los botones y puertos. Gracias a las técnicas de prototipado moderno, es posible fabricar envolventes físicas rápidamente en las primeras etapas del desarrollo. Las superficies lisas obtenidas mediante estereolitografía permiten comprobar ajustes a presión, conductos de luz y la alineación de los soportes para tornillos. Por su parte, el nailon producido por sinterización láser selectiva aporta la resistencia necesaria para pruebas de estrés estructural, como soportes de pared o pestañas de sujeción.
Una vez instalada la placa en su carcasa, se debe comprobar el rendimiento térmico. En espacios compactos, los convertidores de potencia y las radios Wi-Fi generan calor. La acumulación térmica ambiental puede provocar la deriva de los sensores y fallos prematuros si no se prevén una ventilación adecuada o disipadores internos.
Deja márgenes holgados alrededor de las aberturas exteriores en las primeras iteraciones. Si el puerto de alimentación o el botón de emparejamiento no coinciden a la perfección en la primera impresión, medio milímetro de holgura te ahorrará horas de limado manual en el banco de trabajo.
Verifica el firmware y la estabilidad del sistema
La estabilidad de un prototipo para funcionar de forma ininterrumpida durante días depende tanto del código como del propio diseño físico. Las pruebas deben centrarse en los casos límite (edge cases) y no solo en las rutinas estándar. Observa cómo reacciona el equipo ante caídas imprevistas de tensión, reinicios del router, cortes intermitentes en la pasarela o ráfagas rápidas de comandos. Un buen dispositivo no debe colapsarse simplemente porque se reinicie la red local.
En el caso de los equipos alimentados por batería, es obligatorio medir las corrientes en modo de suspensión (sleep current) con herramientas de perfilado dedicadas. Si un fallo en la configuración de un pin impide que el microcontrolador entre en modo de bajo consumo profundo, la autonomía de la batería pasará drásticamente de meses a días.
Integra desde el principio un proceso sencillo de actualizaciones inalámbricas (OTA) en el firmware de tu prototipo. Aunque volcar el código mediante un cable físico de depuración sea cómodo en el banco de trabajo, las pruebas remotas ayudan a detectar limitaciones de partición y problemas de recuperación en el gestor de arranque antes de congelar el diseño final del hardware.
