Antes de solicitar piezas de producción, las pequeñas empresas pueden planificar una herramienta electrónica a medida que sea totalmente funcional identificando la necesidad específica, probando el circuito mediante equipos modulares comerciales y creando un diseño que facilite el mantenimiento en el taller. Las operaciones especializadas no suelen encajar bien con los equipos estándar, ya que la electrónica de consumo es demasiado frágil y los sistemas industriales conllevan elevados costes de licencia.
Definir el problema operativo central
Comienza siempre por la tarea física antes de dibujar la placa de circuito. Los requisitos técnicos dependen directamente del entorno de trabajo, ya sea registrar la temperatura en una sala de curado, comprobar la continuidad en un banco de montaje o temporizar un lavado químico. Antes de trazar un esquema, mapea las señales de entrada, las notificaciones que necesita el operador y las limitaciones de energía.
Haz una lista de los factores ambientales que el dispositivo debe resistir. Un escáner portátil que cae al suelo de hormigón dos veces por semana tendrá necesidades de carcasa muy distintas a las de un contador fijo atornillado a un banco de madera. Registra desde el primer momento la presencia de humedad, grasa en suspensión o ruido eléctrico procedente de motores cercanos. La forma más rápida de desarrollar una herramienta que falle en el taller a las pocas horas de uso es pasar por alto las condiciones reales de trabajo durante la fase de análisis.
Limita el alcance de las funciones. Los desarrollos internos de hardware suelen sufrir el mismo mal que los de software: el exceso de funcionalidades inacabables. No te desvies de las dos o tres tareas principales que un técnico realiza en su jornada habitual. Cuantos más botones, pantallas secundarias o conexiones inalámbricas innecesarias añadas al proceso, mayor será el número de puntos de fallo y el coste de fabricación, sin aportar una mejora real al proceso básico.
Prototipado con hardware modular
Nunca pidas una placa de circuito impreso (PCB) personalizada al inicio del ciclo de diseño. Las plataformas de desarrollo actuales permiten construir un prototipo funcional fácilmente utilizando microcontroladores plug-and-play, unidades de sensores precalibrados y módulos de relé estándar.
Limitar las funciones de una herramienta electrónica a medida a lo verdaderamente esencial evita costes innecesarios y reduce al mínimo los puntos de fallo en el taller.
En esta etapa del desarrollo, la prioridad es confirmar que la lógica de control resuelve el problema práctico del operador. Puedes montar un prototipo en una placa de pruebas sin soldadura o en una placa perforada para evaluar los tiempos, las curvas de calibración y la respuesta del usuario. Sustituir un módulo de pantalla en esta fase no cuesta prácticamente nada si un técnico descubre que la interfaz es confusa o imposible de leer bajo la luz ambiental del taller.
Considera también la gestión de la energía desde el principio. Las herramientas conectadas a la red eléctrica requieren fuentes de alimentación aisladas para proteger la lógica y al usuario frente a tensiones peligrosas. En el caso de las herramientas portátiles a batería, debes ser realista con la autonomía, los ciclos de carga y el consumo en reposo. Para evitar configuraciones complejas y caras, estandariza el uso de baterías recargables comunes o entradas universales de corriente continua.
Plantea el software inicial como un borrador en evolución. Concéntrate en obtener datos limpios y gestionar los errores en lugar de elaborar animaciones complejas o menús anidados. Si un sensor falla al conectarse o devuelve un valor no válido, el sistema no debe congelarse, sino pasar a un modo seguro y avisar al operador mediante una alarma.
Asegurar un cableado interno fiable
Aunque los cables puente y los buses planos sueltos funcionan bien en el banco de pruebas de ingeniería, no soportarán el ajetreo diario. La mayoría de los fallos prematuros en herramientas internas se deben a soldaduras rotas, cables arrancados o circuitos intermitentes causados por el movimiento físico o las vibraciones.

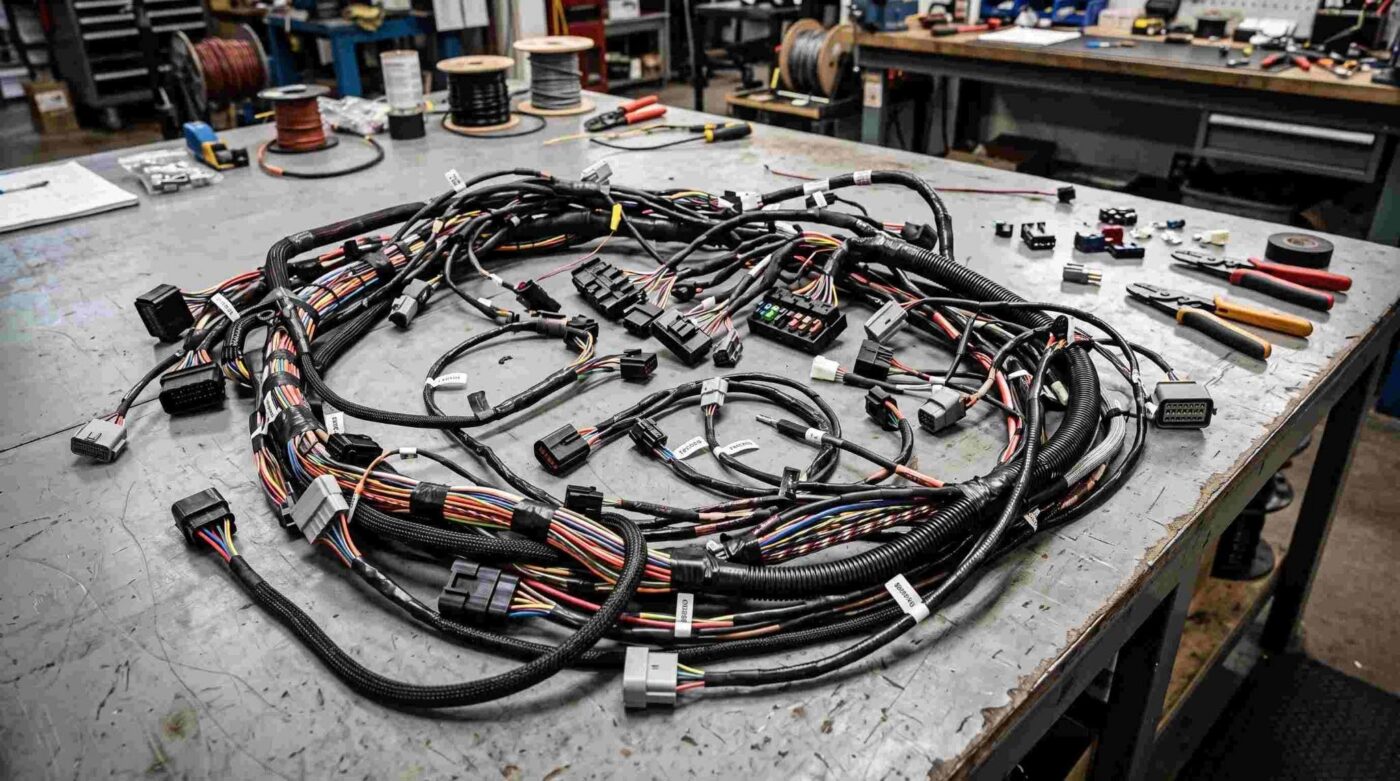

Para pasar de un prototipo de laboratorio a una herramienta de trabajo diario, se requieren interconexiones estructuradas. Agrupa las líneas de alimentación, las entradas de sensores y las salidas de control de forma organizada mediante terminales de engaste adecuados y conectores con muesca de posición. Un mazo de cables a medida (custom wire harness) bien documentado aporta estabilidad mecánica al conjunto, garantiza conexiones correctas durante el mantenimiento y mantiene el interior de la carcasa ordenado.
El trazado dentro de la carcasa es tan importante como la selección de componentes. Añade soportes mecánicos, bridas y canales moldeados para evitar que los cables rocen contra bordes afilados de chapa metálica o componentes calientes como los reguladores de voltaje. Todos los cables externos que entren o salgan de la carcasa deben contar con un prensaestopas o alivio de tensión suficiente para evitar que un tirón accidental arranque los pines de la placa.
El etiquetado es igualmente clave. Identifica con claridad todos los conectores en la serigrafía de la placa y en la cubierta del cable. Dos años después, cuando un técnico tenga que cambiar un interruptor o un sensor, podrá hacerlo sin adivinar cables ni arriesgarse a cometer un error costoso gracias a un etiquetado transparente.
Búsqueda de socios de fabricación externos
Una vez probado un prototipo viable en el taller, es momento de encargar su producción a una planta de fabricación externa. Engastar cientos de terminales y soldar a mano docenas de placas idénticas resta un tiempo muy valioso al personal de tu negocio principal.
En lo relativo al cableado externo, trabajar con un proveedor especializado en ensamblaje de cables te permitirá obtener engastados mecánicos uniformes, pruebas automáticas de continuidad y un moldeado exterior duradero. Los talleres profesionales disponen de la maquinaria necesaria para verificar la resistencia de contacto y la integridad del aislamiento, evitando las conexiones fantasmas habituales en el cableado artesanal.
Asegúrate de que toda la documentación esté completa al acudir a proveedores externos. Un paquete de producción completo debe incluir una lista de materiales (BoM) con números de pieza exactos del fabricante, planos con dimensiones mecánicas, patillaje de conectores y criterios de prueba. Cuando las especificaciones son vagas, la consecuencia directa son los retrasos y los componentes que no encajan en tus carcasas.
Consulta con los posibles proveedores los pedidos mínimos (MOQ) y las alternativas de componentes. Las fluctuaciones en la cadena de suministro pueden provocar que un conector quede descatalogado repentinamente; los fabricantes con experiencia sabrán proponer conectores equivalentes que funcionen igual de bien sin incrementar el coste unitario. Una comunicación abierta desde el inicio evita retrasos cuando necesites escalar la producción más allá del lote piloto.
Gestión del despliegue y el mantenimiento
El despliegue de una herramienta en la rutina diaria debe ser un proceso disciplinado. Entrega el primer equipo completo al operador de mayor experiencia para que lo utilice durante una semana bajo supervisión. Presta especial atención a sus comentarios sobre la ergonomía de los botones, el equilibrio de peso y las alertas de diagnóstico. Los técnicos detectan incomodidades físicas que a menudo pasan desapercibidas para los diseñadores.
Guarda los archivos de diseño, las revisiones de la lista de materiales y el firmware en un repositorio compartido con control de versiones. En muchas pequeñas empresas, un único empleado entusiasta gestiona la configuración del hardware a medida; si esa persona se marcha, el negocio queda desprotegido. Tus archivos de diseño deben ser accesibles para cualquier miembro del equipo técnico, de modo que cualquiera pueda cargar el firmware o fabricar una herramienta de repuesto.
Por último, mantén un stock de repuestos y consumibles habituales. Los botones, interruptores, sondas externas y baterías sufren desgaste con el uso repetido. Disponer de subconjuntos precrimpados en el almacén evita sufrir paradas de tres semanas ante el fallo de un interruptor, reduciendo la incidencia a apenas una hora de reparación.
