Cada vez que un episodio de fuertes lluvias, una borrasca atlántica intensa o una DANA acecha la Península Ibérica, la misma pregunta ronda en la cabeza de millones de personas: ¿cómo es posible que toneladas de agua cayendo en cuestión de minutos no arrasen por completo el asfalto de las grandes urbes? La respuesta no está en la superficie ni a la vista de los peatones, sino decenas de metros bajo el suelo urbano. Bajo el asfalto madrileño se esconde una obra monumental de la ingeniería hidráulica moderna: una red subterránea compuesta por 38 tanques de tormenta, encabezada por la catedral subterránea de Arroyofresno, el estanque de este tipo con mayor capacidad de almacenamiento del mundo.
El fenómeno climático de las precipitaciones torrenciales no solo pone a prueba la resistencia de las infraestructuras, sino también la capacidad de respuesta tecnológica de los sistemas sanitarios y de drenaje. Comprender cómo la infraestructura híbrida de Madrid gestiona estos picos de agua torrencial revela el delicado equilibrio entre tecnología hidráulica, protección medioambiental y prevención de desastres en plena era de cambio climático.
«Bajo el asfalto de la capital se oculta el tanque de tormentas de Arroyofresno, una auténtica catedral de hormigón capaz de retener hasta 400.000 metros cúbicos de agua, equivalentes a ocho veces el estanque de El Retiro.»
El desafío del agua torrencial en el asfalto urbano
Cuando la lluvia cae sobre el campo, la vegetación y la tierra actúan como una esponja natural que filtra y absorbe la humedad progresivamente. Sin embargo, en las grandes metrópolis ocurre el efecto contrario. Millones de metros cuadrados de hormigón, baldosas y asfalto impermeabilizan el suelo, obligando a toda el agua de lluvia a buscar salida de forma inmediata hacia el alcantarillado.
Durante una tromba torrencial, los colectores de la red de alcantarillado pueden saturarse en cuestión de minutos. Si esa masa líquida fluyera sin control hacia la red pública, ocurrirían dos catástrofes simultáneas: inundaciones urbanas masivas en las cotas más bajas de la ciudad y el vertido de aguas residuales altamente contaminadas directamente a los cauces de los ríos. Las primeras lluvias que barren las calles arrastran aceites de vehículos, metales pesados, plásticos, suciedad y residuos acumulados en la vía pública, convirtiendo ese flujo inicial en una mezcla sumamente tóxica para el ecosistema acuático.
Para frenar esta doble amenaza entran en acción los tanques de tormenta en Madrid, infraestructuras diseñadas estratégicamente para capturar, retener y dosificar ese colosal volumen de agua antes de que dañe la infraestructura o destruya el cauce del río Manzanares.
La catedral subterránea de Arroyofresno y la red de Madrid
Aunque la red del Ayuntamiento de Madrid y el Canal de Isabel II cuenta con casi cuarenta depósitos distribuidos por toda la geografía urbana, la joya de la corona tiene nombre propio: Arroyofresno. Junto con la instalación de Butarque, Arroyofresno lidera los registros europeos e internacionales de ingeniería ambiental subterránea.
Las cifras de esta infraestructura son sencillamente marea doras:
Capacidad de almacenamiento masivo: Arroyofresno puede retener hasta 400.000 metros cúbicos de agua en una sola tormenta, lo que equivale a llenar ocho veces el estanque principal del Parque del Buen Retiro.
Caudales fuera de escala: Sus colectores subterráneos alcanzan diámetros de hasta 7 metros, permitiendo la entrada de un caudal de hasta 100 metros cúbicos por segundo, una velocidad y masa de agua casi treinta veces superior al caudal medio habitual del propio río Manzanares.
Capacidad conjunta: La suma total de los 38 tanques de tormenta distribuidos por la región alcanza una capacidad combinada superior a 1,4 millones de metros cúbicos.

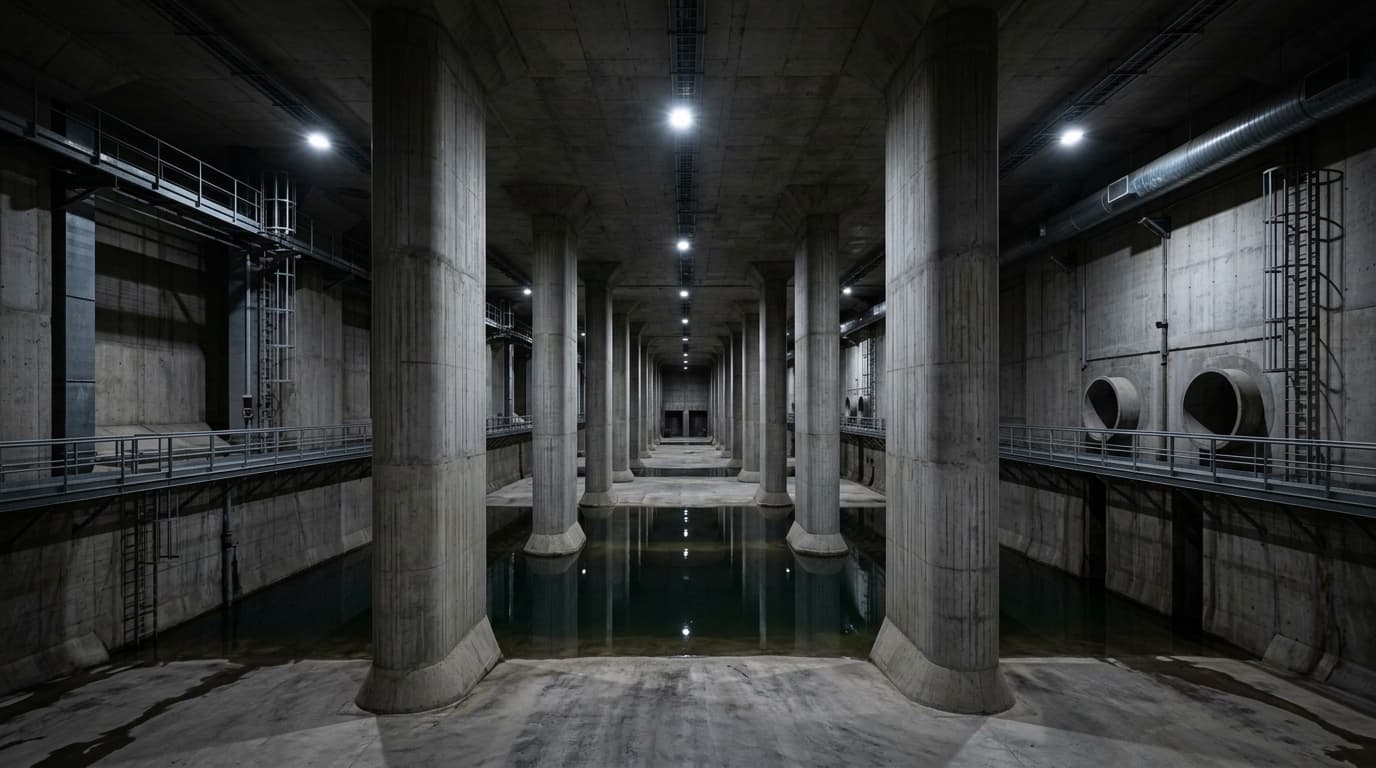

Estructuralmente, el interior de Arroyofresno recuerda a una basílica subterránea de ciencia ficción: hileras interminables de pilares de hormigón armado de más de diez metros de altura sostienen el techo sobre el que día a día transitan miles de vehículos sin que los conductores sospechen lo que ocurre bajo sus ruedas.
Paso a paso: ¿Cómo funciona exactamente un tanque de tormentas?
El proceso que sigue el agua desde que impacta contra las nubes hasta que regresa limpia a la naturaleza consta de varias fases automatizadas mediante sensores y tecnología de telecontrol:
Desviación del flujo inicial: Cuando los pluviómetros y los sensores del sistema de alcantarillado detectan que el caudal supera la capacidad de transporte habitual o de la estación depuradora, se activan compuertas automatizadas. El exceso de flujo es derivado de inmediato hacia las embocaduras del tanque.
Filtrado de sólidos pesados y rejas desbastadoras: Antes de que el agua ingrese a las grandes bóvedas de almacenamiento, atraviesa un complejo circuito de rejas y desarenadores. Aquí se retienen mecánicamente desde toallitas húmedas, plásticos y ramas hasta gravilla y residuos sólidos voluminosos.
Almacenamiento y sedimentación: El agua contaminada permanece almacenada en las gigantescas piscinas subterráneas el tiempo que dure la tormenta torrencial. Durante esta fase de quietud, los lodos y partículas más pesadas se van al fondo.
Vaciado progresivo y depuración: Una vez que amaina el temporal y la red de alcantarillado recupera su ritmo normal, entra en juego el sistema de bombeo. El agua retenida no se vierte directamente al río; se envía gradualmente a las estaciones depuradoras de aguas residuales (EDAR). Allí recibe el tratamiento químico y biológico completo para devolverla al medio natural en condiciones idóneas.
Autolimpieza mediante vaciado de vacío: Una vez vaciado el estanque, potentes sistemas de chorros de agua a presión y bombas de achique limpian automáticamente los lodos asentados en la solera del depósito para dejar la instalación lista para la siguiente gran borrasca.
Resiliencia urbana frente a los retos climáticos del futuro
El modelo de gestión hidráulica subterránea de la capital de España se ha convertido en un referente de estudio internacional para ingenieros y planificadores urbanos de todo el globo. Ante un escenario donde las borrascas extremas y los fenómenos de lluvia concentrada en cortos periodos de tiempo se vuelven más intensos y frecuentes, confiar únicamente en el ensanchamiento de las alcantarillas en superficie resulta inviable y económicamente inasumible.
Proteger las ciudades ya no implica únicamente construir muros más altos o canales más anchos a la vista de todos; implica diseñar ciudades esponja digitales capaces de derivar la energía y el volumen del agua hacia las profundidades antes de que cause destrozos en la superficie. Si quieres profundizar en cómo la innovación tecnológica está cambiando nuestra forma de entender el entorno, no te pierdas nuestro análisis sobre cómo la tecnología invisible transforma los servicios de las ciudades inteligentes.
Gracias a esta red oculta de gigantes de hormigón, millones de litros de agua contaminada dejan de ser una amenaza de riada urbana para convertirse en un recurso gestionado con precisión milimétrica bajo los pies de la ciudad.
